No cenário dinâmico da fabricação de eletrônicos modernos, a Tecnologia de Montagem em Superfície (SMT) emergiu como a base para alcançar uma montagem eficiente e de alta precisão de placas de circuito. No centro desta tecnologia revolucionária está a máquina de montagem SMT, um equipamento complexo e sofisticado que desempenha um papel fundamental em todo o processo de fabricação. Como fornecedor confiável de máquinas de montagem SMT, estou entusiasmado em me aprofundar no funcionamento interno dessas máquinas notáveis para fornecer uma compreensão abrangente de seus princípios de funcionamento.
Configuração inicial e preparação
Antes que uma máquina de montagem SMT possa começar seu trabalho, é necessária uma série de preparativos meticulosos. Em primeiro lugar, a máquina precisa ser configurada com o programa apropriado. Este programa é um projeto digital que contém informações detalhadas sobre o design da placa de circuito, incluindo o local de colocação, orientação e tipo de cada componente eletrônico. Os fabricantes utilizam software especializado para gerar esses programas, que são então carregados na máquina de montagem SMT.
A próxima etapa envolve carregar os componentes. As máquinas de montagem SMT são projetadas para lidar com uma ampla variedade de componentes eletrônicos, desde pequenos resistores e capacitores até circuitos integrados maiores. Os componentes normalmente são fornecidos em bobinas, fitas ou bandejas e precisam ser carregados adequadamente nas unidades de alimentação da máquina. As unidades de alimentação são responsáveis por apresentar com precisão os componentes ao mecanismo de coleta e colocação da máquina.
O mecanismo de escolha e colocação
O mecanismo pick and place é sem dúvida a parte mais importante de uma máquina de montagem SMT. Consiste em um braço robótico de alta precisão equipado com bicos que podem pegar componentes individuais dos alimentadores e colocá-los nas posições designadas na placa de circuito.
Existem vários métodos de coleta de componentes, sendo o mais comum o uso de sucção a vácuo. O bocal cria uma força de vácuo que segura o componente durante o processo de coleta. Este método é altamente confiável e pode lidar com componentes de vários formatos e tamanhos. Assim que o componente é recolhido, o braço robótico se move com extrema precisão até o local alvo na placa de circuito.

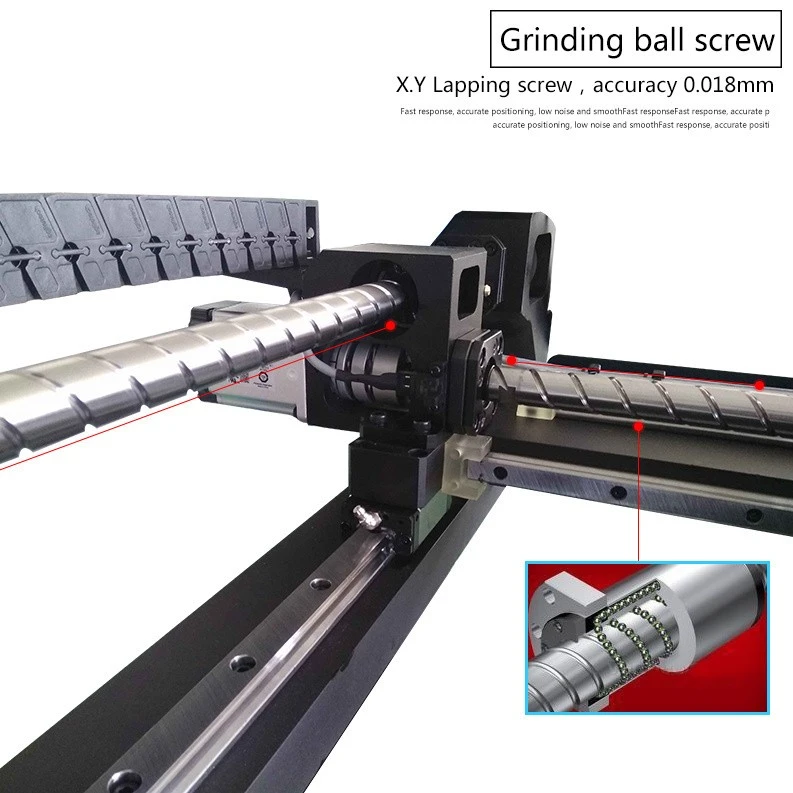

O controle de movimento do braço robótico é facilitado por uma combinação de motores de passo, servo motores e sistemas avançados de controle de movimento. Esses motores são capazes de mover o braço em múltiplos eixos, permitindo o posicionamento preciso nas direções X, Y e Z, bem como a rotação no eixo teta. Sensores de feedback, como encoders lineares e chaves fim de curso, garantem que o braço se mova com precisão para a posição desejada e pare com precisão.
Como ilustração das capacidades de nossas máquinas de montagem SMT, oferecemos umaEscolha e coloque a área de trabalho da máquinaque é projetado especificamente para produção e prototipagem em pequena escala. Esta máquina oferece operações de seleção e colocação precisas e de alta velocidade, tornando-a a escolha ideal para startups e pequenos fabricantes de eletrônicos.
Sistema de visão e alinhamento de componentes
Para garantir o posicionamento preciso dos componentes, as máquinas de montagem SMT são equipadas com sistemas de visão avançados. Esses sistemas de visão usam câmeras e algoritmos de processamento de imagem para identificar e analisar os componentes e a placa de circuito.
Quando um componente é captado pelo bocal, a câmera captura uma imagem dele. O software de processamento de imagem analisa então os recursos do componente, como forma, tamanho e orientação, e os compara com os valores esperados no programa. Se alguma discrepância for detectada, a máquina pode fazer ajustes em tempo real para corrigir a orientação ou posição do componente antes de colocá-lo na placa.
O sistema de visão também desempenha um papel crucial no alinhamento da placa de circuito. Antes de começar a colocação, a câmera examina as marcas de referência no quadro. Marcas de referência são pequenos pontos de referência localizados com precisão na placa de circuito que ajudam a máquina a determinar a posição e orientação exatas da placa. Ao usar essas marcas como referência, a máquina pode compensar quaisquer pequenas variações na posição ou orientação da placa, garantindo o posicionamento preciso dos componentes.
Colocação de componentes e preparação de soldagem
Uma vez que o componente é posicionado com precisão sobre o local alvo na placa de circuito, o bocal libera o componente, que é então mantido no lugar por uma pequena quantidade de pasta de solda que foi previamente aplicada à placa usando um processo de impressão em estêncil. A pasta de solda atua como adesivo, mantendo temporariamente o componente no lugar até o processo de soldagem.
A quantidade de força aplicada durante a colocação do componente é cuidadosamente controlada para garantir que o componente esteja devidamente assentado na pasta de solda sem causar danos. Depois que o componente é colocado, a máquina passa para o próximo componente e repete o processo de escolha e colocação até que todos os componentes da placa tenham sido instalados.
NossoMáquina de montagem de chips SMTfoi projetado para lidar com uma ampla variedade de tamanhos e tipos de componentes, com recursos de posicionamento de alta velocidade e alta precisão. É adequado para ambientes de produção em massa onde eficiência e precisão são de extrema importância.
Alta velocidade e precisão na operação
Alta velocidade e precisão são dois indicadores principais de desempenho para máquinas de montagem SMT. Para obter operação em alta velocidade, as máquinas modernas são projetadas com cabeçotes múltiplos. Essas configurações de vários cabeçotes permitem que a máquina pegue e coloque vários componentes simultaneamente, aumentando significativamente o rendimento da produção.
Além disso, o projeto do sistema de alimentação e o processo de manuseio dos componentes são otimizados em termos de velocidade. Os alimentadores de troca rápida permitem a substituição rápida e fácil de componentes, reduzindo o tempo de inatividade associado ao carregamento de novos componentes. Os algoritmos de controle de movimento também são ajustados para minimizar os tempos de aceleração e desaceleração do braço robótico, permitindo movimento rápido entre as posições de coleta e posicionamento dos componentes.
A precisão é igualmente importante na montagem SMT. A máquina deve ser capaz de posicionar componentes com precisão de alguns micrômetros para garantir conexões elétricas adequadas e desempenho confiável da placa de circuito. Este nível de precisão é alcançado através de uma combinação de componentes mecânicos de alta qualidade, sistemas avançados de controle de movimento e sistemas de visão precisos.
Controle e Monitoramento de Qualidade
Durante toda a operação da máquina de montagem SMT, o controle e monitoramento de qualidade são essenciais para garantir a produção de placas de circuito de alta qualidade. A máquina está equipada com vários sensores e sistemas de monitoramento para detectar quaisquer problemas potenciais durante o processo de coleta e colocação.
Por exemplo, os sensores de vácuo nos bicos podem detectar se um componente não foi recolhido corretamente ou se há perda de vácuo durante o processo de transferência. Se tal problema for detectado, a máquina pode rejeitar automaticamente o componente defeituoso e tentar adquirir um novo.
Além disso, o sistema de visão verifica continuamente a precisão do posicionamento de cada componente. Se um componente for colocado fora da faixa de tolerância aceitável, a máquina poderá sinalizar a placa para inspeção adicional ou retrabalho. Algumas máquinas de montagem SMT avançadas também possuem recursos integrados de controle estatístico de processo (SPC), que permitem aos fabricantes monitorar e analisar o processo de produção ao longo do tempo, identificar tendências e tomar medidas proativas para melhorar a qualidade.
NossoMáquina de colocação SMTestá equipada com sistemas de controle e monitoramento de qualidade de última geração, garantindo que cada placa de circuito produzida atenda aos mais altos padrões de qualidade e confiabilidade.
Conclusão
Concluindo, a máquina de montagem SMT é um equipamento altamente sofisticado e complexo que combina robótica avançada, controle de movimento, sistemas de visão e tecnologias de controle de qualidade. Seu princípio de funcionamento envolve uma série de etapas precisas, desde a configuração inicial e carregamento de componentes até operações de coleta e colocação, alinhamento e monitoramento de qualidade.
Como fornecedor líder de máquinas de montagem SMT, temos o compromisso de fornecer aos nossos clientes máquinas de alta qualidade que oferecem alta velocidade, alta precisão e desempenho confiável. Quer você seja um fabricante de pequena escala ou uma instalação de produção em grande escala, nossa linha de máquinas de montagem SMT pode atender às suas necessidades específicas.
Se você estiver interessado em aprender mais sobre nossas máquinas de montagem SMT ou estiver considerando uma compra para sua operação de fabricação de eletrônicos, encorajamos você a entrar em contato conosco para uma consulta detalhada. Estamos ansiosos pela oportunidade de trabalhar com você e contribuir para o sucesso do seu negócio.
Referências
- "Manual de tecnologia de montagem em superfície" por Mike Konrad
- "Manual de montagem eletrônica" por Paul S. Weiner
- Artigos e documentos técnicos dos principais fabricantes de equipamentos SMT do setor
